在過(guò)濾元件、過(guò)程設(shè)備、食品醫(yī)藥機(jī)械等領(lǐng)域，304、304L、316、316L 是最常見(jiàn)的奧氏體不銹鋼牌號(hào)。然而，不少工程人員在選材時(shí)僅憑經(jīng)驗(yàn)或價(jià)格決策，導(dǎo)致設(shè)備在服役后期出現(xiàn)點(diǎn)蝕、晶間腐蝕或應(yīng)力腐蝕開(kāi)裂。下面小編從化學(xué)成分、耐腐蝕機(jī)制、焊接行為三個(gè)維度，對(duì)這四種材料進(jìn)行對(duì)比，并結(jié)合典型工況給出選型原則。

一、牌號(hào)體系與基礎(chǔ)差異

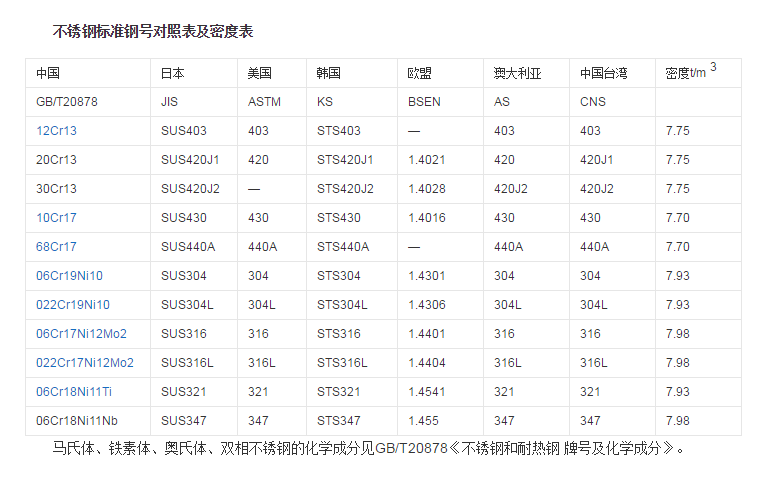

上述牌號(hào)源于美國(guó) ASTM 標(biāo)準(zhǔn)，對(duì)應(yīng)中國(guó) GB/T 標(biāo)準(zhǔn)如下：

●?304 → 06Cr19Ni10

●?304L → 022Cr19Ni10

●?316 → 06Cr17Ni12Mo2

●?316L → 022Cr17Ni12Mo2

四種材料的核心差異集中在?碳含量?與?鉬（Mo）含量?上。

碳含量：常規(guī)牌號(hào)(304、316)碳含量 ≤0.08%;低碳牌號(hào)(304L、316L)碳含量 ≤0.03%。

鉬含量：316/316L 含 Mo 約 2~3%，304/304L 不含 Mo。

這兩個(gè)因素分別主導(dǎo)材料的?焊接后晶間腐蝕傾向?與?耐氯離子點(diǎn)蝕能力。

二、各牌號(hào)的技術(shù)特征與適用邊界

2.1 304 不銹鋼

特點(diǎn)：綜合耐蝕性一般，成型與焊接工藝性好，成本最低。在非污染大氣、淡水、弱有機(jī)酸環(huán)境中表現(xiàn)穩(wěn)定。符合國(guó)標(biāo)對(duì)食品級(jí)金屬材料的要求。

局限：對(duì)氯離子敏感，在潮濕含鹽環(huán)境(如沿海大氣、鹽水介質(zhì))中易發(fā)生點(diǎn)蝕。焊接后若處于 450~850℃ 敏化溫度區(qū)間，碳化鉻沿晶界析出，導(dǎo)致晶間腐蝕風(fēng)險(xiǎn)。

典型應(yīng)用：室內(nèi)普通食品接觸件、非腐蝕性流體管道、干燥環(huán)境下的結(jié)構(gòu)件。

2.2 304L 不銹鋼

特點(diǎn)：降低碳含量至 0.03% 以下，顯著抑制焊接過(guò)程中碳化鉻的析出。因此在焊接態(tài)下具有優(yōu)異的抗晶間腐蝕能力，無(wú)需進(jìn)行焊后固溶處理。

局限：耐氯離子腐蝕能力與 304 基本一致，不適用于含鹽或鹵素介質(zhì)環(huán)境。

典型應(yīng)用：需現(xiàn)場(chǎng)焊接且無(wú)法進(jìn)行熱處理的設(shè)備(如儲(chǔ)罐內(nèi)壁、現(xiàn)場(chǎng)裝配的過(guò)濾殼體)，弱酸弱堿介質(zhì)中的構(gòu)件。

2.3 316 不銹鋼

特點(diǎn)：加入 2~3% 鉬元素，大幅提高鈍化膜的穩(wěn)定性，尤其在含氯離子介質(zhì)中，其點(diǎn)蝕電位遠(yuǎn)高于 304.同時(shí)高溫強(qiáng)度優(yōu)于 304 系列。

局限：碳含量為常規(guī)水平(≤0.08%)，在焊接后且服役于中溫(敏化區(qū)間)腐蝕環(huán)境時(shí)，仍存在晶間腐蝕風(fēng)險(xiǎn)。工程上不推薦對(duì)已焊 316 結(jié)構(gòu)件進(jìn)行焊后固溶處理(成本高、變形大、可操作性差)，通常改用 316L 直接規(guī)避。

典型應(yīng)用：化工管道、沿海設(shè)備、含鹽食品(如醬腌菜、海產(chǎn)品)加工部件。

2.4 316L 不銹鋼

特點(diǎn)：兼具鉬的耐氯性能與低碳的抗晶間腐蝕能力。焊接后可直接使用，耐蝕性穩(wěn)定，是目前工業(yè)苛刻工況下最常用的奧氏體不銹鋼之一。

局限：原材料成本高于前三者。

典型應(yīng)用：醫(yī)藥中間體、化工高腐蝕性流體過(guò)濾、長(zhǎng)期露天或海水接觸設(shè)備、需多次焊接修復(fù)的元件。

? ? ? ?

三、關(guān)鍵性能對(duì)比表

1 PREN = Cr% + 3.3×Mo% + 16×N%，用于評(píng)估耐點(diǎn)蝕能力，數(shù)值越高越好。

四、過(guò)濾元件材質(zhì)選型原則：為什么優(yōu)先考慮 316L

在金屬燒結(jié)濾芯等過(guò)濾產(chǎn)品的選材中，建議遵循以下原則：

介質(zhì)含氯或呈弱酸性：必須選用含鉬牌號(hào)。304/304L 在此類環(huán)境中點(diǎn)蝕敏感，濾芯一旦出現(xiàn)微孔腐蝕，將導(dǎo)致過(guò)濾精度失效。316L 是穩(wěn)妥選擇。

濾芯涉及焊接封端、螺紋或法蘭連接：316L 的低碳設(shè)計(jì)可避免焊縫熱影響區(qū)發(fā)生晶間腐蝕，保證結(jié)構(gòu)強(qiáng)度與密封性。316 雖可用于非關(guān)鍵焊縫，但長(zhǎng)期服役存在隱患。

服役環(huán)境含溫度波動(dòng)或戶外潮濕：316L 的抗縫隙腐蝕能力明顯優(yōu)于 304 系列，可降低維護(hù)頻次。

經(jīng)濟(jì)性判斷：當(dāng)介質(zhì)為干燥氣體、純水或不含鹵素的常溫有機(jī)溶劑時(shí)，304 足以滿足要求，不必盲目升級(jí)至 316L。

五、恒歌金屬燒結(jié)濾芯的材質(zhì)與工藝說(shuō)明

我司(恒歌)生產(chǎn)的燒結(jié)不銹鋼濾芯，標(biāo)準(zhǔn)材質(zhì)選用 316L，亦可按客戶要求提供 316 或 304 版本。工藝特點(diǎn)如下：

材質(zhì)可追溯：每批次原料附帶第三方材質(zhì)報(bào)告，符合 ASTM/GB 標(biāo)準(zhǔn)。

孔道均勻性：通過(guò)粒徑配比與燒結(jié)工藝控制，實(shí)現(xiàn)透氣孔徑分布集中，氣液流通阻力小，無(wú)偏流與過(guò)濾死角。

一體化焊接：端蓋與濾芯殼體采用氬弧焊接，焊縫無(wú)裂紋、無(wú)敏化區(qū)，結(jié)構(gòu)牢固，可定制內(nèi)置螺紋、全透氣外殼等非標(biāo)結(jié)構(gòu)。

環(huán)境適應(yīng)性：耐溫可達(dá) 600℃(氧化氣氛下建議 ≤400℃)，耐壓強(qiáng)度按需設(shè)計(jì)，適用于化工、醫(yī)藥、環(huán)保、食品等行業(yè)的高腐蝕、高純度過(guò)濾場(chǎng)景。

如您不確定工況對(duì)應(yīng)的材質(zhì)等級(jí)(例如氯離子濃度、溫度、pH 值)，可提供工藝參數(shù)，我們將出具選材建議，避免因材質(zhì)不當(dāng)造成的早期失效。
